QS-Y25A型印染专用旋转接头

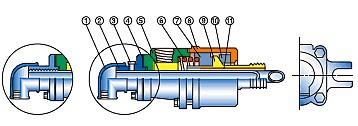

①.弯头 ②.端盖 ③.锁紧螺钉 ④.密封垫 ⑤.三通 ⑥.弹簧 ⑦.无油轴承 ⑧.壳体 ⑨.外管体 ⑩.球面密封环 ⑾.内管

QS-Y25A型印染专用旋转接头结构图

产品介绍
QS-Y25A型旋转接头是专门为印染行业而设计的一种旋转接头。QS-Y25A型旋转接头内部采用无油轴承支撑，结构简单，维修方便，密封可靠，自动对中，自动补偿，无需润滑。由于密封面之间存在摩擦扭矩，外部采用双支耳止转。QS-Y25A型旋转接头和管路连接必须使用金属软管。

产品特点
QS-Y25A型旋转接头是专业为印染行业印染标准烘筒而特殊设计的，采用性能可靠的球面密封磨擦密封结构，其结构简单，能自动调心、自动补偿；连接螺纹国内标准型M36×4，大型设备还有45X3牙连接 对进口设备也配备了37.6×12牙/英寸，并有专用虹吸软管，金属配套、更换十分方便。

结构特点
QS-Y（M36×4）印染专用旋转接头，是根据印染行业特点专门设计改进的，性能上完全可替代老式TM308，是印染行业更新换代的理想产品。根据用户需要，内部有虹吸软管和硬管，外部有专用金属软管连接件。

结构特点

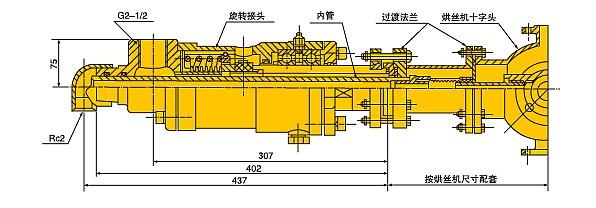

■ DS-A2"、3"旋转接头通用各种行业的使用，此接头经过改变设计，适用于烟草行业的烘干机、烘梗机使用。
■ 本接头与烘干机、烘梗机连接，配备了不锈钢金属软管型内管，解决了内管不同心的关键问题。
■ 本接头经过旋转试压实验，一般不要随便拆卸，更换易损件石墨环时，把三通卸掉，慢慢将波纹管部分取出即可。
■ 与烘丝机、烘梗机连接部分尽量装机水平同心，接头壳体固定在铁板上，下面弹簧支撑。
■ 定期加注耐高温润滑剂。
■ 图中“按烘丝机配套”部分由用户提供参数。
