DS-X型旋转接头                                               DS-XF型旋转接头

使用条件：
较高转速：≤500r/min
较高温度：≤200℃
较高压力：≤18bar
适用介质：饱和蒸汽、过热蒸汽、过热水

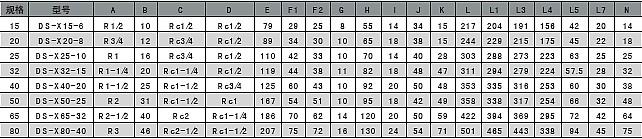

              DS-X型旋转接头结构图                                                              DS-X型旋转接头结构图

①.弯头 ②.锁紧螺母 ③.垫片 ④.保护套 ⑤.波纹补偿器 ⑥.壳体 ⑦.密封环 ⑧.定位套 ⑨.密封圈 ⑩.空心轴 ⑾.注油嘴 ⑿.轴承 ⒀.压盖 ⒁.防尘圈 ⒂.内管 ⒃.放油塞 ⒄.三通

DS-X双向流通内管固定式——螺纹连接

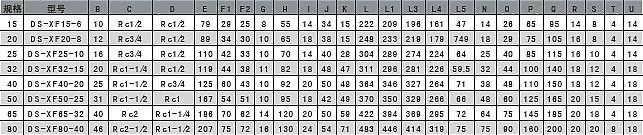

        DS-XF型旋转接头结构图                                                                            DS-XF型旋转接头结构图

①.弯头 ②.锁紧螺母 ③.垫片 ④.保护套 ⑤.波纹补偿器 ⑥.壳体 ⑦.密封环 ⑧.定位套 ⑨.密封圈 ⑩.空心轴 ⑾.注油嘴 ⑿.轴承 ⒀.压盖 ⒁.防尘圈 ⒂.半分环法兰 ⒃.内管 ⒄.放油塞 ⒅.三通

DS-XF双向流通内管固定式——半分环法兰连接

产品功能介绍
DS-X/DS-XF型旋转接头流体介质（导热油、蒸汽、水、空气等）从静止管道输 入到旋转设备中的连接密封装置。

旋转接头类型
旋转接头按类型分为：高压旋转接头，高温旋转接头，高速旋转接头，水冷旋转接头，液压旋转接头，气动旋转接头等。

安装知识
1、旋转接头在搬运和存放过程中应避免撞击和摔落，以免损坏接口及内部零件。
2、尽可能装机同心，以确保旋转接头的良好运转。
3、螺纹连接的旋转接头在安装时，应注意内、外管的螺纹向是否滚筒的旋转方向对应，且内外管的螺纹旋向也应一致。
4、旋转接头与管道之间的连接，必须使用软管相连接（我们公司推荐使用扰性好的金属软管），绝对禁止刚性连接。
5、旋转接头的出入口尽可能直接与软管相连接。以减轻接头辅重，延长使用寿命。
6、内管的装配，注意尺寸的配合及重量的辅助支撑。内旋式旋转接头的内管与接头的配合推荐使用H8/e7的公差配合。
7、旋转接头的支撑与止转应恰当，一般杆直径应比止转孔小2mm，以免影响旋转接头的自由调节与补偿。

旋转接头维护
1、应保持旋转接头滚筒及管道内部的清洁。对新设备应特别注意，必要时需加过滤器，以避免异物对旋转接头造成的异常磨损。
2、因机器长期不使用会导致旋转接头内部的结垢与起锈，请注意如再使用时会有卡死或滴漏情形的发生。
3、带有注油装置的请定期注油，确保旋转接头轴承运转的可靠性。
4、流通热体介质的旋转接头应逐渐生温，避免温度急变。
5、检查密封面的磨损状况及厚度变化情况（一般正常磨损为5——10mm);观察密封面的摩擦轨迹，看是否出现三点断续或、划伤等问题，如有上属状况，应立即更换 。
6、旋转接头应轻拿轻放，严禁受冲击，以免损失接头构件。
7、严禁异物进入旋转接头内部。
8、旋转接头不要长期空转。
