QD型旋转接头                                                        QS-G型旋转接头

使用条件：
较高转速：100RPM
较高温度：220℃
较高压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

      QD型旋转接头结构图                                                                       QD型旋转接头结构图

①.闷盖 ②.球面密封环 ③.弹簧座 ④.无油轴承 ⑤.壳体 ⑥.弹簧 ⑦.弹簧垫 ⑧.外管体 ⑨.底盖

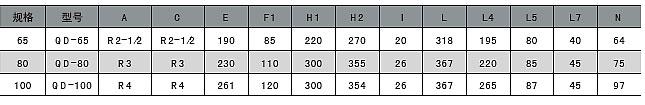

QD单向流通式——螺纹连接

        QS-G型旋转接头结构图                                                                                               QS-XF型旋转接头结构图

①.弯头 ②.端盖 ③.球面密封环 ④.弹簧座 ⑤.无油轴承 ⑥.壳体 ⑦.弹簧 ⑧.弹簧垫 ⑨.外管体 ⑩.底盖 ⑾.内管

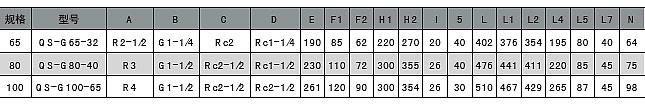

QS-G双向流通内管固定式——螺纹连接

产品参数：
产品型号：QD/QS-G
连接型式：螺纹 法兰
公称直径：各种（mm）
加工定制：是
材质：钢
适用范围：水、蒸气、导热油

结构特点：
采用性能可靠的球面磨擦密封结构，可靠的材料保证及经过精研的球面与底平面，更重大的改进是采用无油轴承双面支撑，使其有了更好的旋转精度和稳定性，针对高温导热油介质在高温条件下运转有了更加可靠的保证。
