QS-X/QS-XF型旋转接头

           HS-X型旋转接头                                         HS-XF型旋转接头



使用条件:
较高转速:≤100RPM
较高温度:≤220℃
较高压力:≤1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水
注意:随转速、温度、压力的不同,使用极限值也不相同

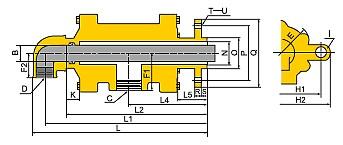

      QS-X型旋转接头结构图                                                                                     QS-X型旋转接头结构图



①.弯头 ②.端盖 ③.球面密封环 ④.中盖 ⑤.密封填料 ⑥.球面密封环 ⑦.弹簧座 ⑧.无油轴承 ⑨.壳体 ⑩.弹簧 ⑾.弹簧垫 ⑿.外管体 ⒀.底盖 ⒁.内管

QS-X双向流通内管旋转式——螺纹连接

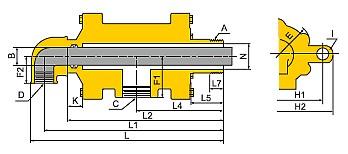

        QS-XF型旋转接头结构图                                                                                               QS-XF型旋转接头结构图



①.弯头 ②.端盖 ③.球面密封环 ④.中盖 ⑤.密封填料 ⑥.球面密封环 ⑦.弹簧座 ⑧.无油轴承 ⑨.壳体 ⑩.弹簧 ⑾.弹簧垫 ⑿.外管体 ⒀.底盖 ⒁.内管 ⒂.半分环法兰

QS-XF双向流通内管旋转式——半分环法兰连接



产品详细介绍:
QS-X/QS-XF型旋转接头其结构简单、密封性能稳定、维护方便,是同类产品中应用较广泛的一种。外管体直接接到辊子或烘筒上,为主要的旋转部件;经过精加工的外管体球面、底盖底平面和浸渍石墨球面密封环,共同组成密封可靠的动密封磨擦副;球面密封环在其壳体内的环形空间中滑动,加之无油轴与壳体的紧密配合,使旋转接头自由支撑,故对装机精度要求不高;球面密封环磨损后,借助于弹簧的预压力随时得到补偿,补偿时壳体缓缓向后移动,并可通过外管体上的刻线观察到密封件的磨损程度,形成一层很薄的液膜,提供密封和润滑,从而减轻摩擦和磨损,延长了使用寿命。


订货时注意事项:

1、型号说明
QS-X--球面密封结构,双向流通内管旋转螺纹连接式;
QS-XF--球面密封结构,双向流通内管旋转法兰连接式。
2、若订购螺纹连接式旋转接头,请注明外管体螺纹的左、右旋向。
3、旋转接头的使用必须配用金属软管。
4、订购时,应根据应用情况,配备一定数量的易损件--球面密封环。
5、特殊要求请注明。
