HS-X型旋转接头                                         HS-XF型旋转接头

使用条件：
较高转速：100r/min
较高温度：200℃
较高压力：18bar
适用介质：饱和蒸汽、过热蒸汽、过热水

       QD型旋转接头结构图                                                       QD型旋转接头结构图

①.壳体 ②.弹簧 ③.无油轴承 ④.外管体 ⑤.球面密封环 ⑥.密封垫 ⑦.底盖 ⑧.螺栓 ⑨.前导向环

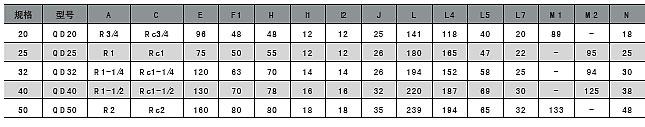

QD单向流通式——螺纹连接

        HS-XF型旋转接头结构图                                                                       HS-XF型旋转接头结构图

①.弯头 ②.壳体 ③.弹簧 ④.无油轴承 ⑤.外管体 ⑥.球面密封环 ⑦.密封垫 ⑧.底盖 ⑨.螺栓 ⑩.前导向环 ⑾.内管

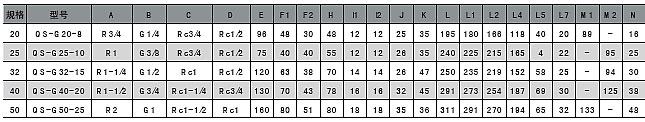

QS-G双向流通内管固定式——螺纹连接

产品参数
产品型号：QS/QD
连接型式：螺纹/法兰
材质：铁
适用范围：蒸汽,导热油

结构特点：
1、Q型旋转接头采用性能可靠的球面摩擦密封结构，能自动调心，自动补偿，可适于旋转精度较低，同心度 不好的设备中；内部仅有四个零部件，这种简单而有效的结构，使其维护更方便;可靠度材料保证及经过精研的球面 与地平面，能提供足够的使用。
2、为实现节能减排,所设计的QS-G/QD型旋转接头已完全达到其目的.尤其在造纸,干燥(设备)行业成效显著。
3、适用介质:水、蒸汽、热油等；较高转速：150RPM；较高压力：1.8Mpa。
4、普通型(蒸汽)较高温度：220℃；高温型(热油)较高温度：480℃。
