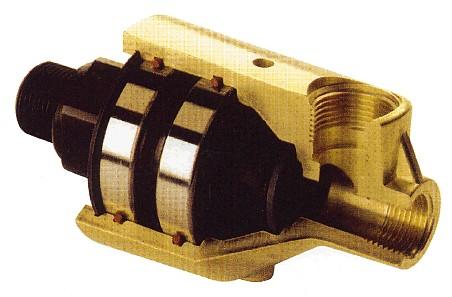

H型专用冷却水旋转接头结构剖析图

结构特点

■ 设计新颖，通用性强。
■ 抗腐蚀材料。
■ 可以和其它H型旋转接头完全相互代换。
■ 特殊的设计在有限度的条件下空运转也不损坏接头。
■ 密封滚动轴承终生不需润滑。
■ 平衡式的密封将密封载荷和磨损降到较低限度，降低了扭矩。
■ 抗腐蚀的密封装置可延长磨损，极耐劣质水。
■ 密封材料具有自润滑性。
■ 可提供BSPT、BSP、UNF-NPT螺纹连接和法兰连接。
■ 独特的（同轴连接）接头连接方式提高了运转稳定性，减少了对软管及连接件的操作应力，提高了接头的耐用性能。
■ 接头装配和拆卸极为简便。
■ 轴承外圈装有O型圈，能避免沉淀物在轴承空隙中堆积，致使轴承过早损坏。
■ 弹簧组件位于主要流体通道的外侧，因此能降低压力损耗，避免介质中颗粒的滞留，在总体上改善了流体品质。
■ 接头的螺纹连接套轴上有便于使用扳手的平面。
■ 我们所列的性能是指较高速度、压力、操作温度的上限，每种型号的旋转接头在实际使用的较高温度、压力、速度会因其结构和装配的不同而有所变化，不同的螺纹和连接形式也会影响安全限度。
■ 当R型接头使用导热油介质时，必须让导热油在金属或非金属材质的循环系统中畅通，当然，也包括当前我们正在使用的系统。如果导热油没有完全过渡，接头的密封面可能会发生问题。我们推荐的较低每英寸230目或者62微米过滤颗粒。
