旋转接头系列
当前位置
产品详情

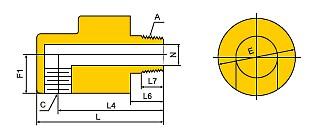

HD/HD-F型旋转接头

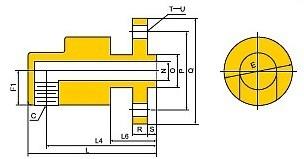

               HS-X型旋转接头                                                  HS-XF型旋转接头



使用参数:
较高转速:n≤1000r/min
较高温度:t≤100℃
较高压力:≤10bar
适用介质:水、盐水、空气、液压油等。
注意:随转速、温度、压力的不同,使用好 值也不同。在特殊条件下,请与我司联系。

          HS-X型旋转接头结构图                                                         HS-X型旋转接头结构图



①.弯头 ②.O型圈 ③.弹簧 ④.壳体 ⑤.弹簧垫 ⑥.平胶垫 ⑦.辅助密封圈 ⑧.密封环 ⑨.轴用挡圈 ⑩.轴承 ⑾.孔用挡圈 ⑿.空心轴 ⒀.内管

HS-X双向流通内管固定式——螺纹连接

        HS-XF型旋转接头结构图                                                                       HS-XF型旋转接头结构图



①.弯头 ②.锁紧螺母 ③.弹簧 ④.壳体 ⑤.弹簧垫 ⑥.平胶垫 ⑦.辅助密封圈 ⑧.密封环 ⑨.轴用挡圈 ⑩.轴承 ⑾.孔用挡圈 ⑿.空心轴 ⒀.半分环法兰 ⒁.内管

HS-XF双向流通内管固定式——半分环法兰连接



产品详细介绍:
HD/HD-F型旋转接头是专门为通水介质而设计的一种平衡式密封,其外观小巧,运转灵活,适于高速条件使用.摩擦扭矩小,壳体无需止转装置.H旋转接头零部件均采用耐腐蚀材料,适用于一定腐蚀性介质条件.滚动轴承(8)与壳体(1)相配合,起支撑壳体和外管的作用.不锈钢外管与辊轴相连并随其运转.不锈钢弹簧(2)提供密封面所需的端面压力并自动补偿密封环(6)的磨损。

结构特点
空心轴(10)通过螺纹或法兰直接与辊简相连,为主要的旋转部件,密封结构综合了Q型(内装式密封)和D型旋转接头(滚动轴承支承)结构的特点,并采用了平衡式密封设计,使工作压力对密封环(6)两端产生的压力几乎相等,从而有效地降低了密封载荷对密封端面的磨损,延长了使用寿命。滚动轴承(8)对空心轴的支承使旋转扭矩大为降低,运转灵活,加上体积小,重量轻,因此可适用于较高转速条件下。另外,壳体(1)上设有观察孔,通过它可观察密封的泄漏情况和磨损情况。
订货时注意事项:

应包括以下方面:
1、完整的编号(见规格)——可识别旋转接头型式、结构、规格、尺寸。
HD——合金壳体结构,单向螺纹连接式;
HD-F——合金壳体结构,单向法兰连接式。
2、若订购螺纹连接式旋转接头,请注明空心轴螺纹的左、右旋向。
3、旋转接头的使用必须配用金属软管。
4、订购时,应根据应用情况,配备一定数量的易损件--密封环。
5、特殊要求请注明。
